КОМПАС —собой являет систему автоматизированного проектирования, которая была разработана российской компанией под названием "Аскон", оснащенная возможностями оформления конструкторской документации в соответствии с стандартом серии ЕСКД.

Предлагается в нескольких вариантах, непосредственно КОМПАС- График и КОМПАС- 3D, которые предназначены для трехмерного проектирования и плоского черчения.

Применяться КОМПАС -График может в качестве полностью интегрированного в КОМПАС- 3D модуль работы с эскизами и чертежами, а также как самостоятельный продукт, закрывающий в полной мере задачи 2D-проектирования и выпуска документации.

Ориентирована система на поддержку непосредственно стандартов ЕСКД. Автоматически КОМПАС - График генерирует ассоциативные виды моделей трехмерного режима, включая сечения, разрезы, местные виды и местные разрезы, виды с разрывом, виды по стрелке. С моделью ассоциированы все эти виды, изменения в модели провоцируют изменение изображения на чертеже.

Автоматически строятся все стандартные виды в проекционной связи. В основной надписи чертежа данные, например наименование, обозначение, масса, синхронизируются с данными представленными в трехмерной модели.

К системе КОМПАС существует много дополнительных библиотек, которые автоматизируют те или иные специальные задачи.

Описание САПР Компас 3D

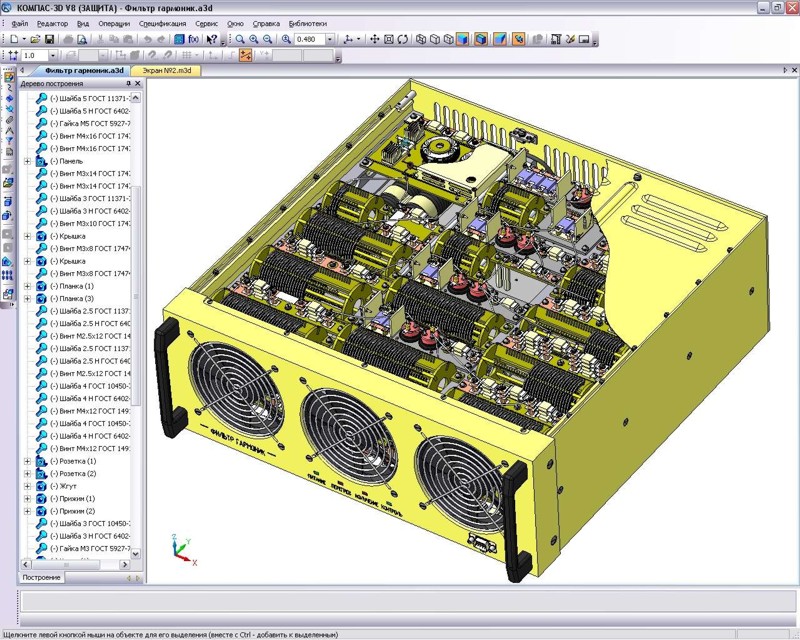

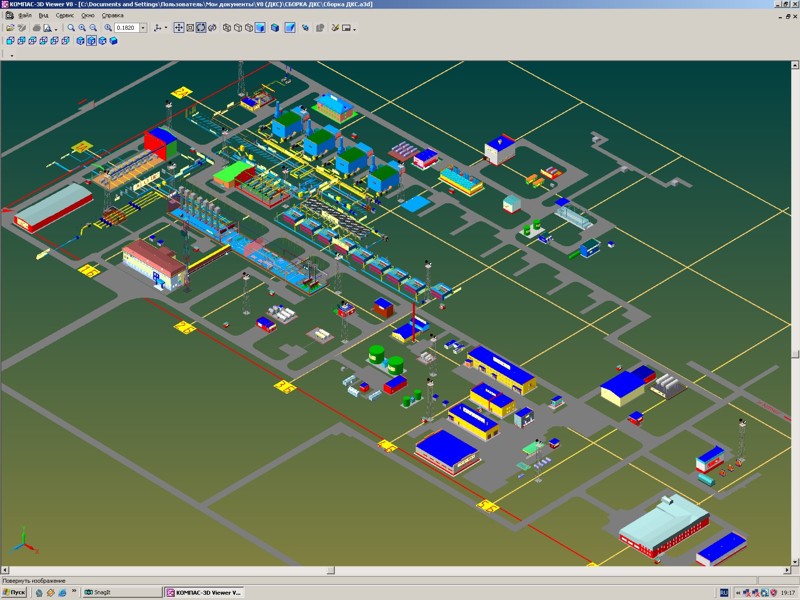

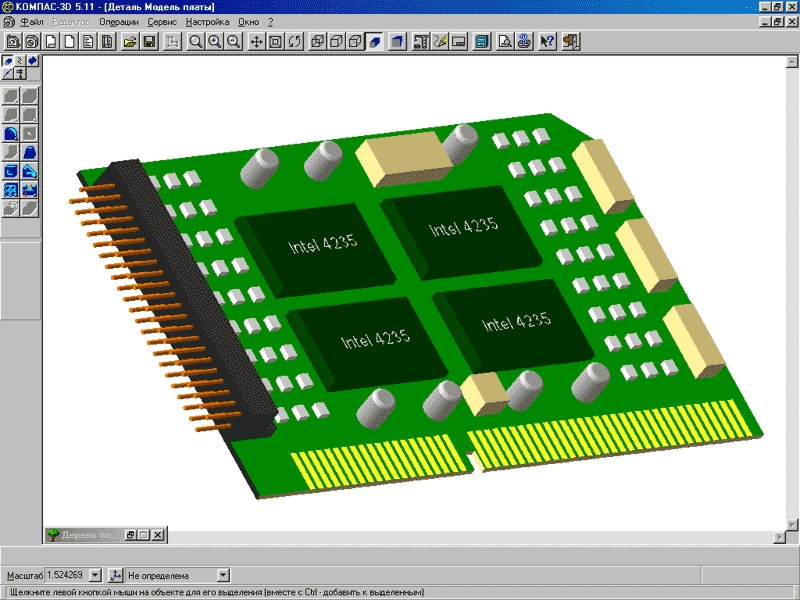

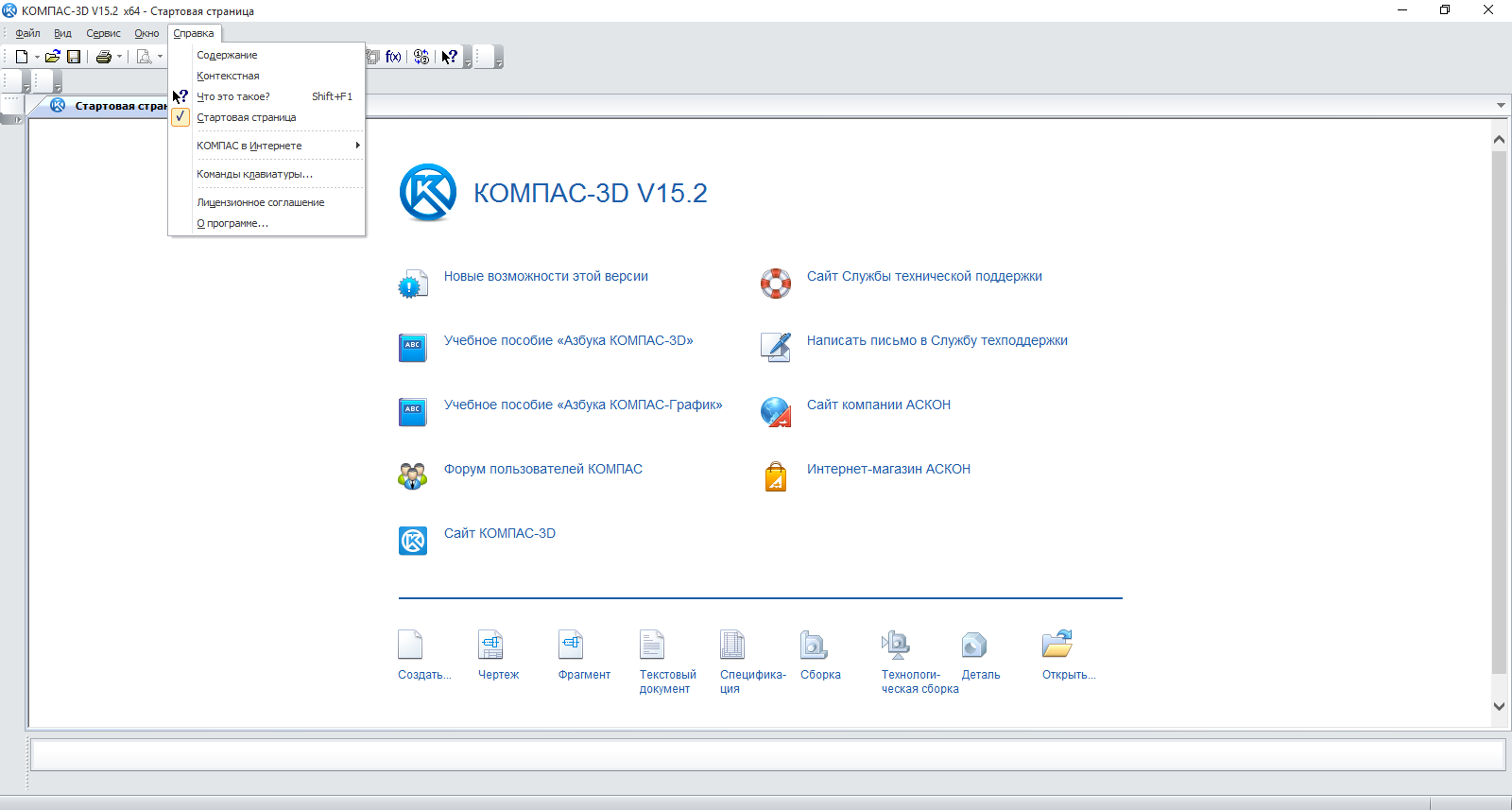

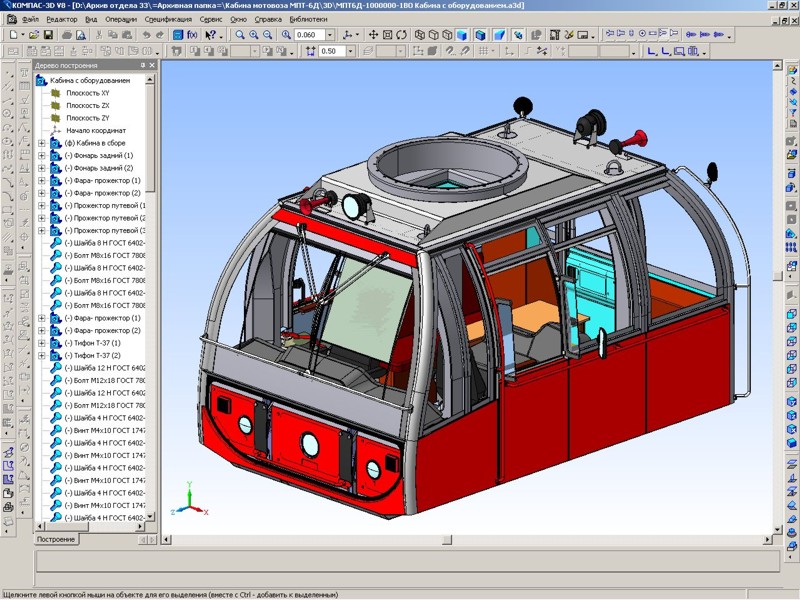

Компас 3D картинка №1

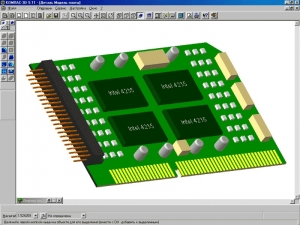

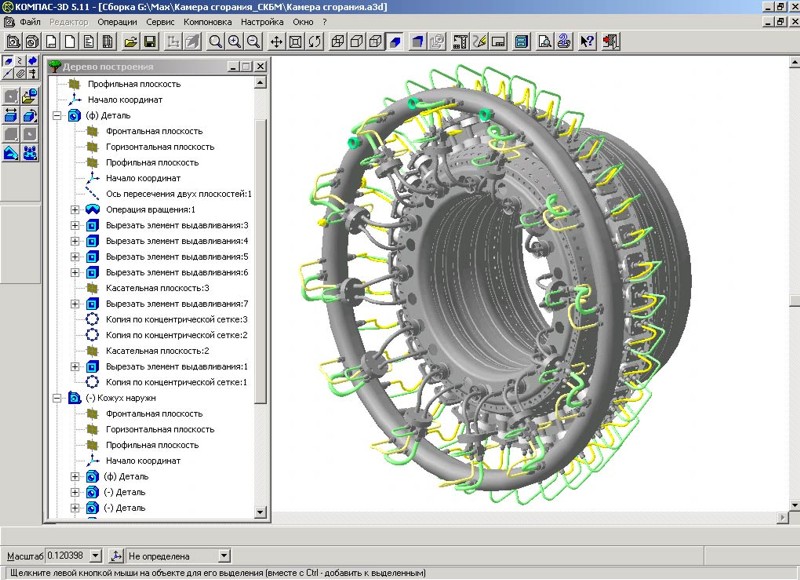

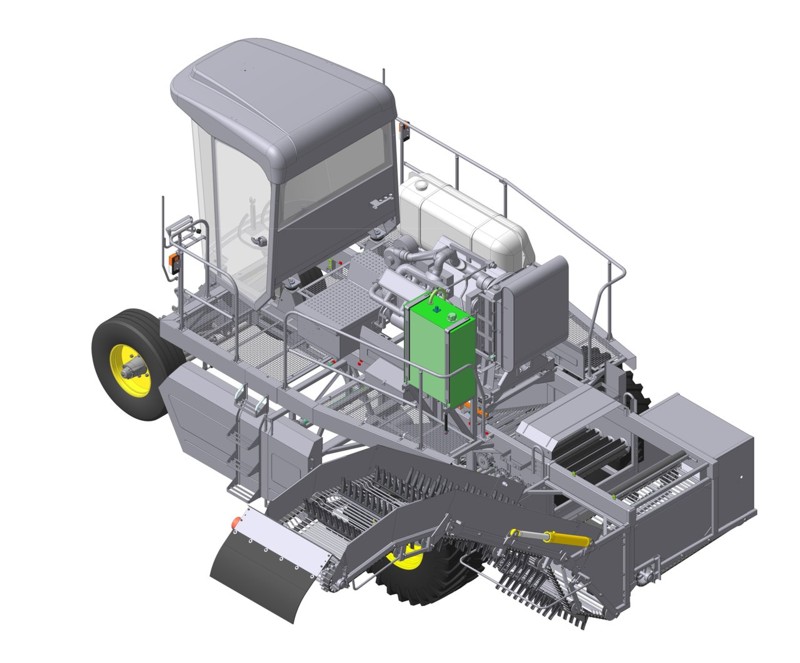

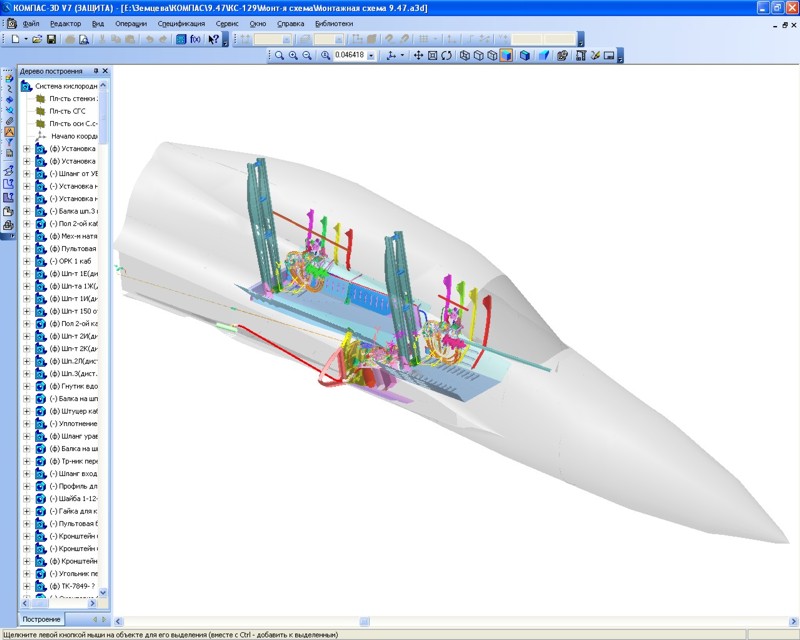

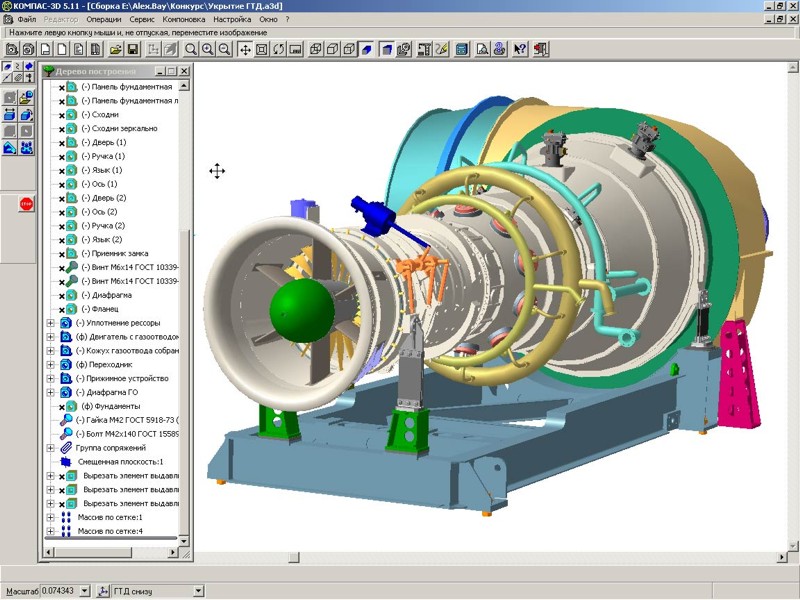

Компас 3D картинка №2

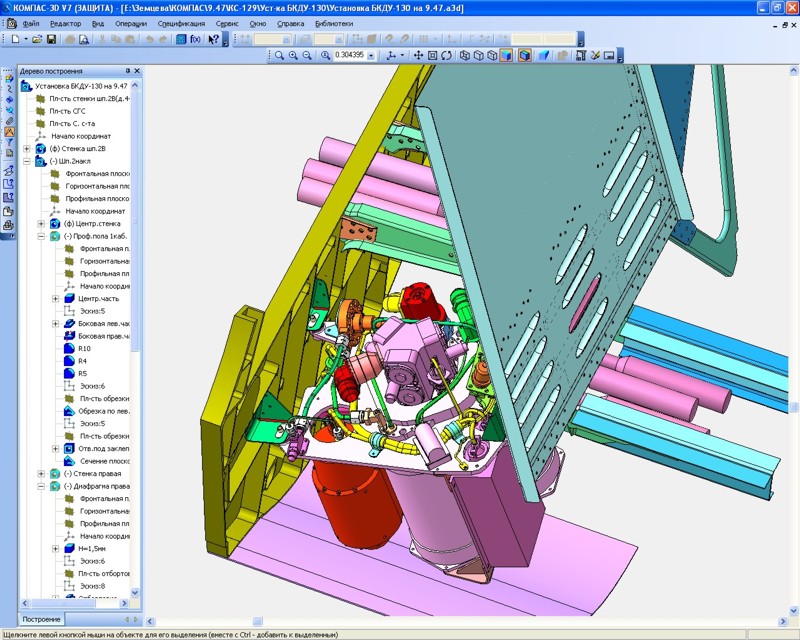

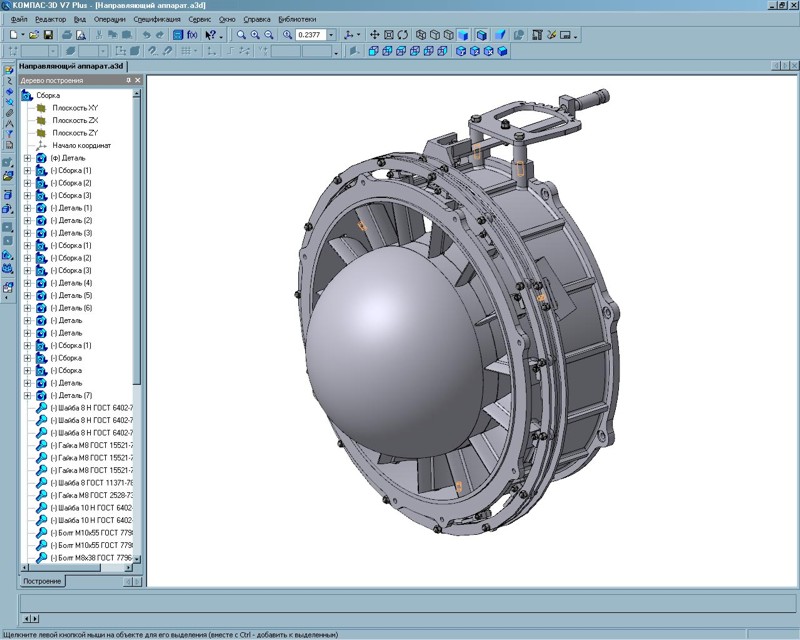

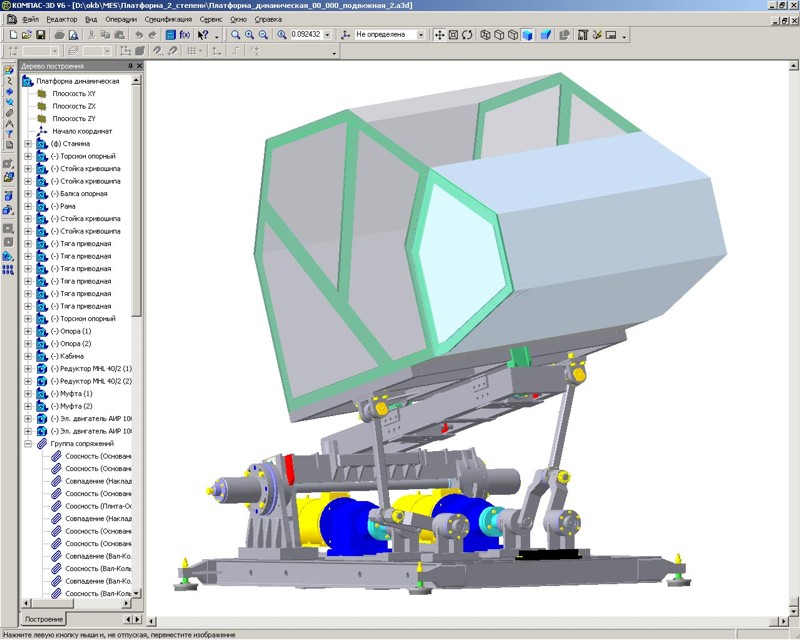

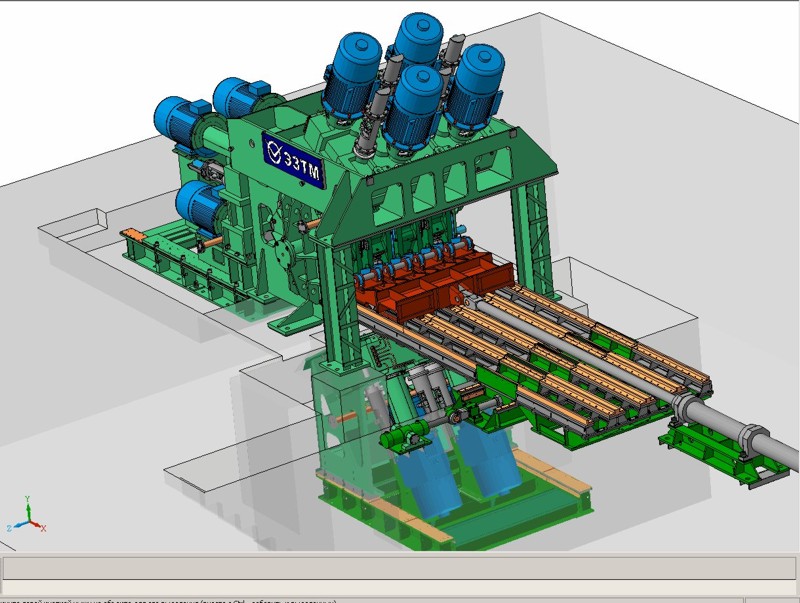

Компас 3D картинка №3

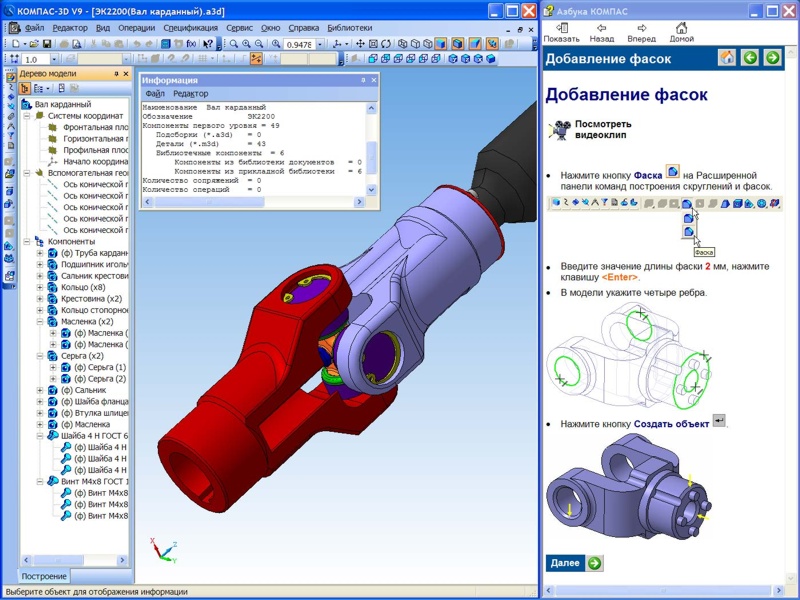

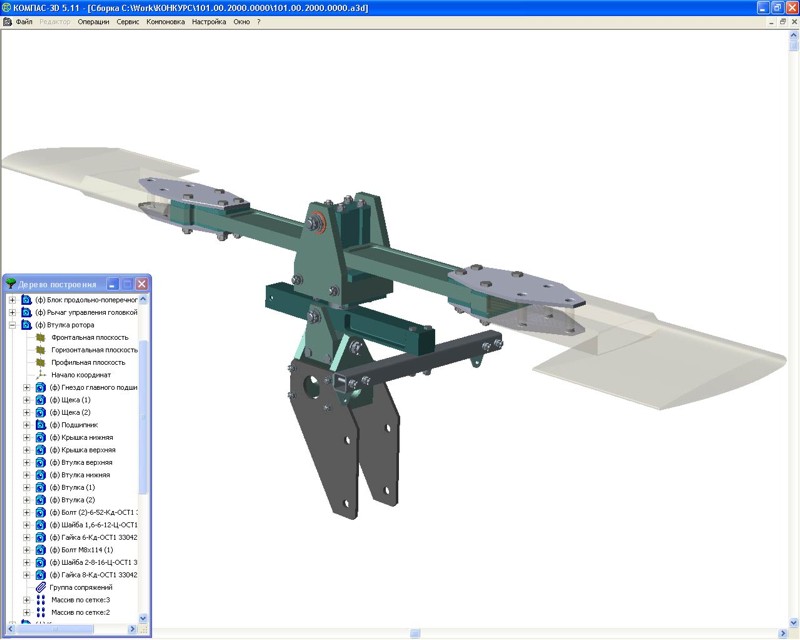

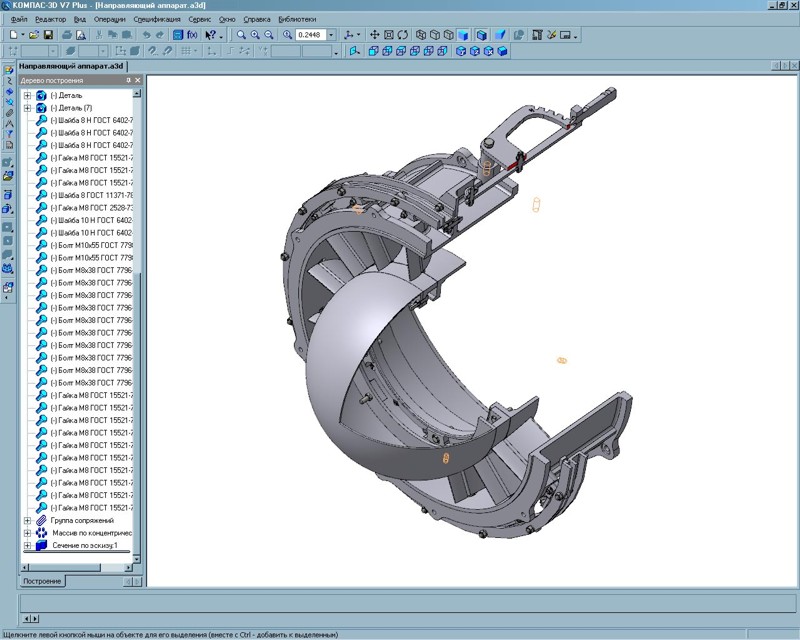

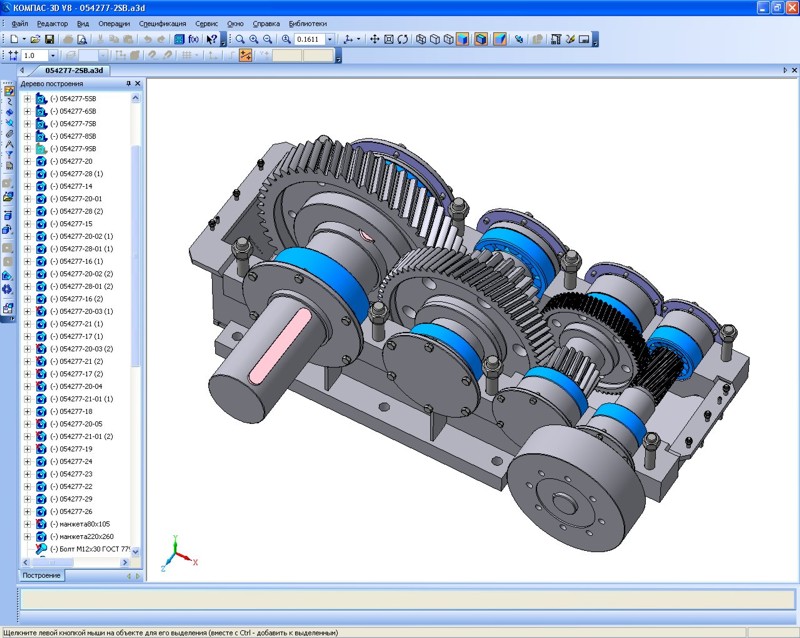

Компас 3D картинка №4

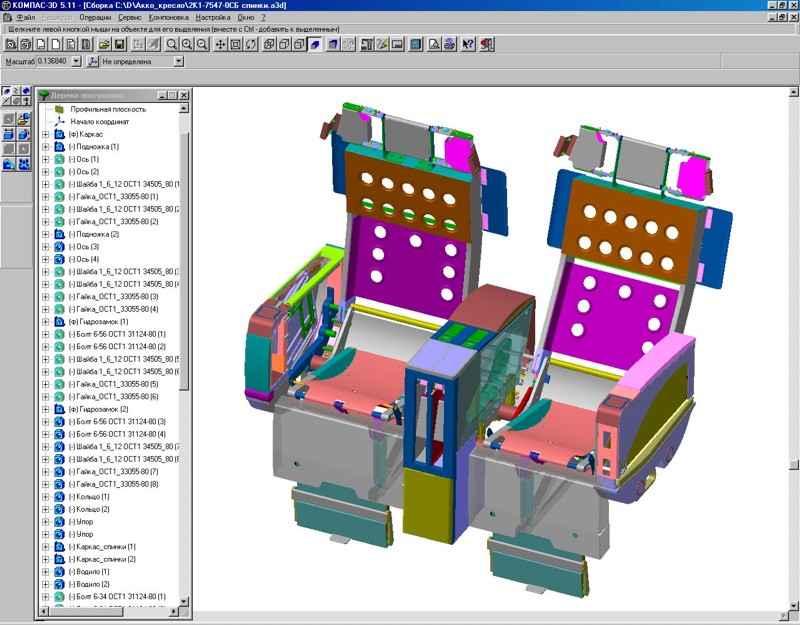

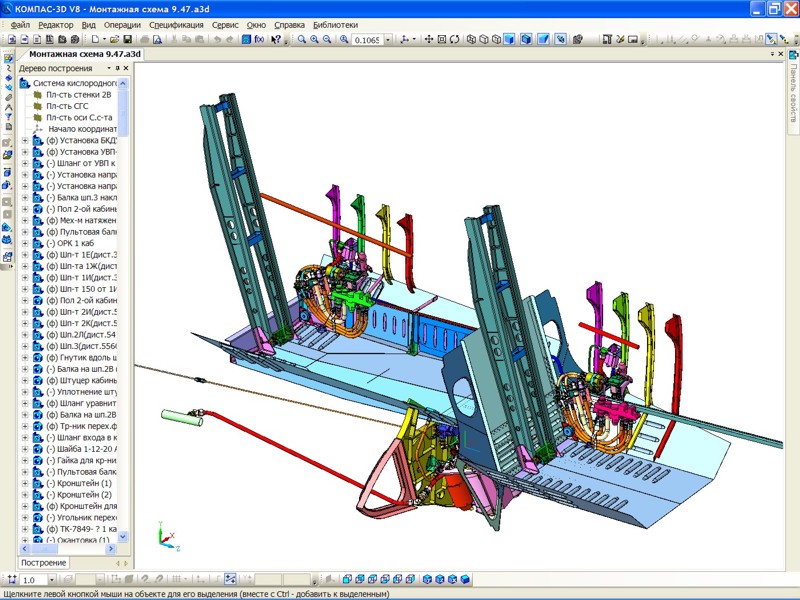

Компас 3D картинка №5

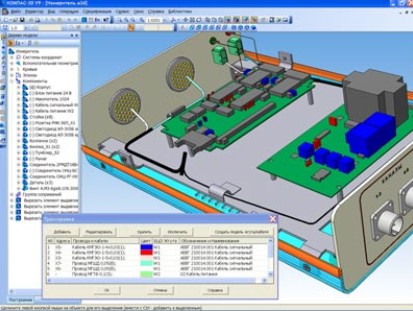

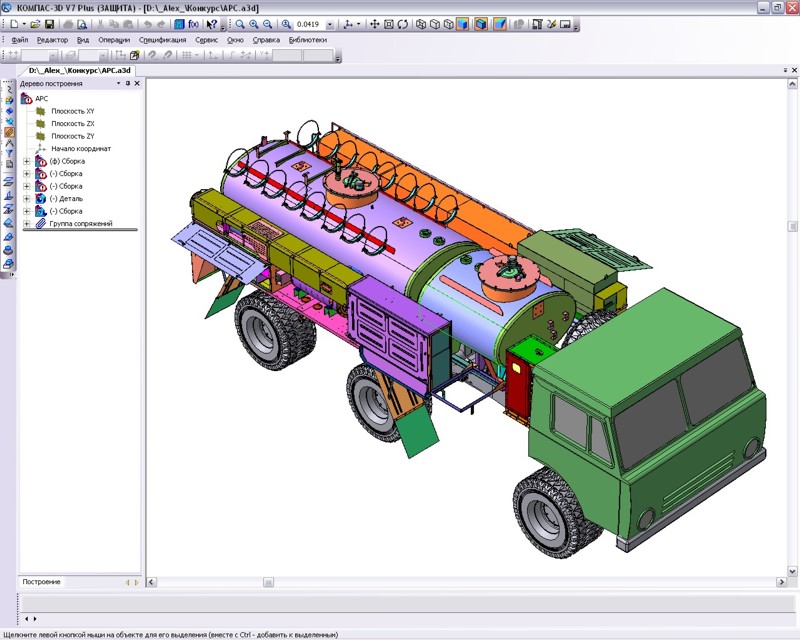

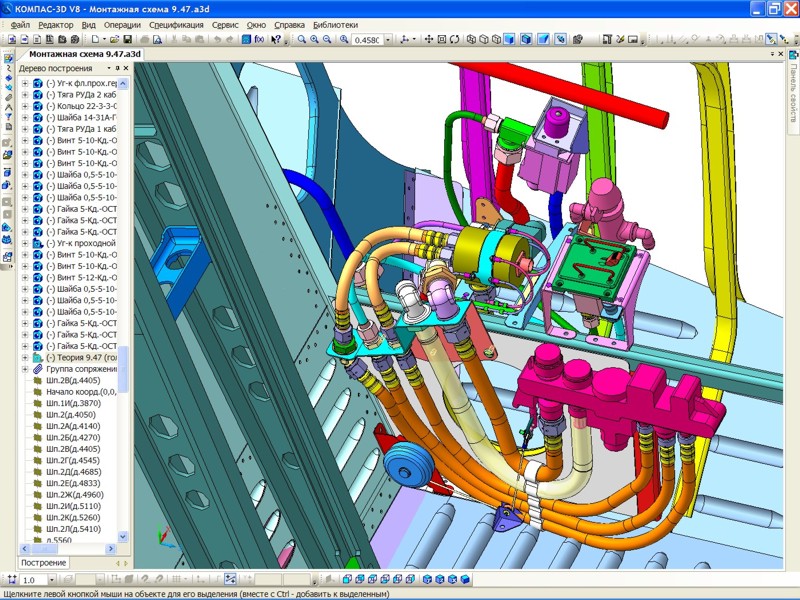

Компас 3D картинка №6

Необходима система КОМПАС-3D для создания ассоциативных трехмерных моделей каких либо отдельных деталей, а также сборочных единиц, содержат которые не только оригинальные, но и стандартизованные конструктивные элементы. Используя параметрическую технологию возможно в достаточно короткие сроки получать модели типовых изделий на основе уже спроектированного раннее прототипа.

Базируется КОМПАС-3D на оригинальном ядре, разработке компании АСКОН.

С помощью системы можно:

- достаточно быстро сгенерировать комплекты технологической и конструкторской документации, необходимы которые для выпуска изделий;

- геометрию изделия передать в внешние расчетные пакеты;

- геометрии передать в пакеты разработки программ управляющего назначения для оборудования с ЧПУ;

- создавать дополнительные изображения изделий;

- экспортировать или импортировать модели.

В КОМПАС- 3D моделирование изделий вести можно не только "снизу вверх", но и "сверху вниз", в качестве основы используя компоновочный эскиз или опираясь на смешанный способ.

Обладает данная система функционалом, который стал типовым для среднего уровня САПР:

  • булевы операции над формообразующими элементами,
  • создание поверхностей,
  • ассоциативное задание параметров тех или иных элементов,
  • построение дополнительных плоскостей и прямых, эскизов, а также пространственных кривых, непосредственно ломаных, сплайнов, спиралей,
  • создание таких конструктивных элементов, как: фасок, скруглений, тонкостенных оболочек, отверстий, ребер жесткости,
  • возможности, которые облегчают построение таких литейных форм, как: литейные уклоны, линии разъема, полости по форме детали,
  • функционал для моделирования каких либо деталей из листового материала, например команды создания листового тела, отверстий, жалюзи, сгибов, буртиков, вырезов и штамповок в листовом теле, замыкания углов, в том числе выполнение развертки полученного листового тела,
  • создание тех мили иных массивов формообразующих элементов, а также различных компонентов сборок,
  • вставка в модель каких либо стандартных изделий из основной библиотеки, формирование библиотек моделей,
  • моделирование различных компонентов в контексте сборки, определение взаимное деталей в составе сборки,
  • наложение сопряжений на те или иные компоненты сборки,
  • выявление взаимопроникновения деталей,
  • средства предназначенные для упрощения работы с массивными сборками,
  • возможность редактирования гибкого деталей, а также сборок, применяя характерные точки,
  • переопределение параметров какого либо элемента на любом этапе его проектирования, провоцирующее перестроение модели,
  • создание таблиц переменных в графических документах и моделях.
  • Вид интерфейса

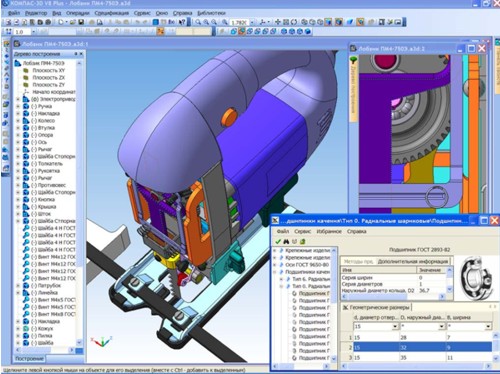

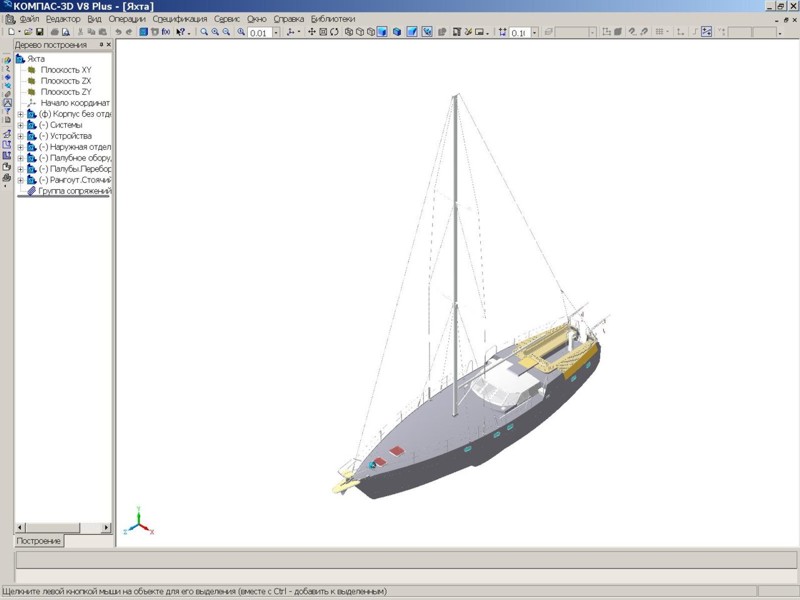

    Компас 3D картинка №7

    Окно проектирования

    С левой стороны расположены дерево модели и инструменты работы с сборкой, в верхней части инструменты панели «вид». С правой стороны находится панель библиотеки стандартных элементов, отображен на которых такой элемент, как «Подшипник ГОСТ 2893-82».

    Описание модулей расчетных

    Применяются в системе Компас 3D модели, которые предназначены для анализа изделий и различных расчетов, а именно:

    Жгуты и кабели 3D -

    приложение созданное для КОМПАС-3D, необходимо которое для автоматизации процесса моделирования в трехмерном режиме электрических жгутов и кабелей, в том числе для выпуска документации конструкторской на данные изделия.

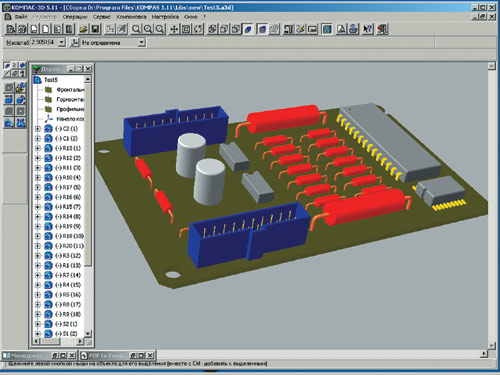

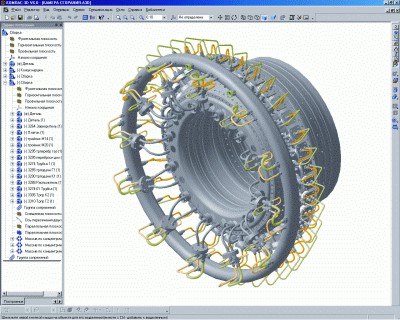

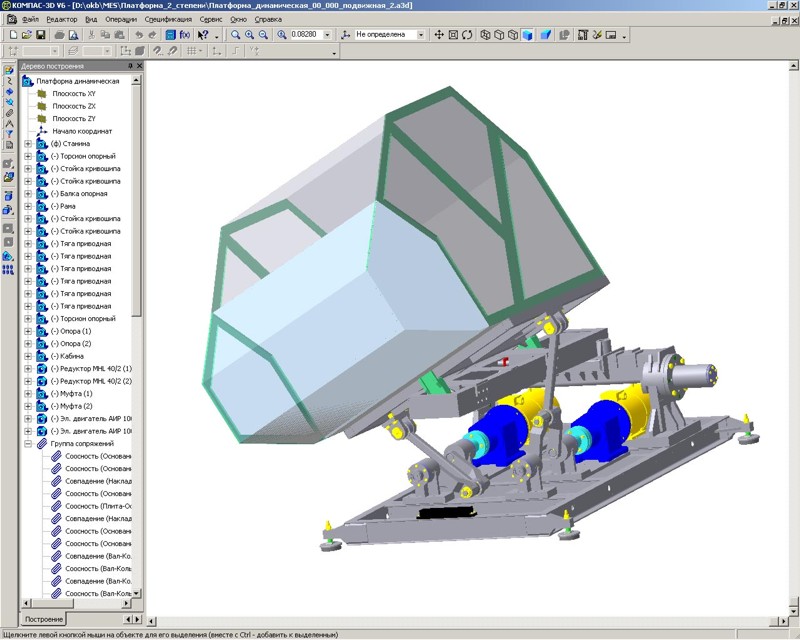

    Компас 3D картинка №8

    Применяются системы в:

  • приборостроении , в том числе авиационном и космическом приборостроении;
  • машиностроении, в том числе автотракторной и судостроительной промышленности;
  • при проектировании зданий и сооружений.
  • Возможности системы:

  • автоматическое, а также полуавтоматическое формирование трасс прокладки жгутов и кабелей в пространстве того или иного изделия;
  • позиционирование автоматическое кабельных частей соединителей по их приборным составляющим;
  • создание в автоматическом режиме трехмерных моделей жгутов и кабелей с учетом диаметра и количества проводников, которые проходят по трассам;
  • создание автоматическое скруглений в точках поворота трассы, учитывая условный диаметр кабеля или ветви жгута;
  • создание автоматическое сборочного чертежа жгута или же кабеля;
  • создание спецификации к чертежу с подсчетом длины всех проводников, а также количества материалов;
  • на сборочном чертеже автоматическая постановка позиционных обозначений;
  • создание объектов спецификации для жгутов или кабелей типа «сборочная единица».
  • Поставляется в составе приложения 180 файлов моделей кабельных и блочных частей соединителей электрических таких типов, как ОНЦ-БС, ОНЦ-РГ, 2РМ, РС. Можно самостоятельно дополнять базы данных.

    Компас 3D картинка №9

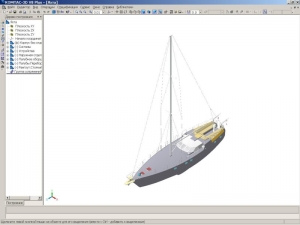

    Компас 3D картинка №10
    Компас 3D картинка №11
    Компас 3D картинка №12
    Компас 3D картинка №13
    Компас 3D картинка №14

    По кабелям и проводам в качестве базы данных можно применять специальные текстовые файлы входящие в состав приложения, а также библиотеку материалов.

    На чертеже размеры в полной мере соответствуют размерам жгутов или кабелей, в соответствии с размерами их трехмерных моделей по осям. Общая длина проводника дополнительно учитывает возможные припуски на провисание или монтаж, были которые заданны на этапе их формирования.

    Любая трехмерная модель ли документ собой являют документы системы КОМПАС-3D. Доработаны и отредактированы они могут быть пользователем вручную. Также документы могут быть предоставлены на иное рабочее место и там открыты для редактирования, если даже не установлена система Жгуты и кабели 3D.

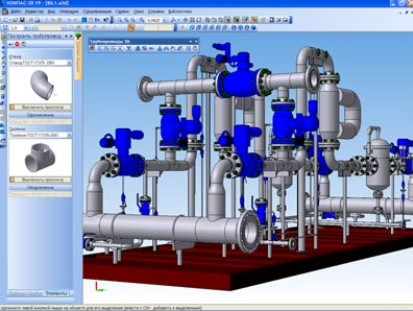

    Трубопроводы 3D

    – являются специализированным приложением для системы КОМПАС-3D, предназначены для автоматизации работ по проектированию трубопроводов. Предназначена библиотека для применения в области машиностроения, а также при проектировании различных инженерных сетей.

    Компас 3D картинка №15

    С помощью библиотеки можно выполнять следующее:

  • создавать трассы и выполнять с ними различные операции;
  • распределять элементы трубопроводов.
  • Построение трубопроводов может быть выполнено такими способами, как:

  • согласно существующим в документе трассам;
  • согласно существующим в документе траекториям или же их элементам;
  • а также произвольно.
  • С помощью приложения возможно строить трубопроводы как в автоматическом, так и в ручном и полуавтоматическом режимах. В режиме автоматическом производится построения по трассам, при чем каждая из них может совмещать несколько траекторий. Данный режим предоставляет возможность по траекториям, которые входя в трассы, автоматически расставлять тройники, строить трубы, отводы, осуществлять разделку углов, стыков труб.

    Построение трубопровода в полуавтоматическом режиме производится по выбранным сегментам траекторий, при этом имеется возможность расстановки отводов, а также выполнения разделки углов, стыковых труб, которые были выбраны.

    Компас 3D картинка №16

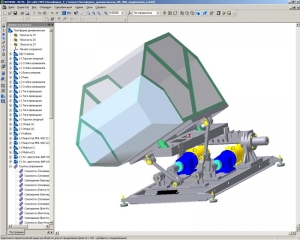

    Компас 3D картинка №17
    Компас 3D картинка №18
    Компас 3D картинка №19
    Компас 3D картинка №20
    Компас 3D картинка №21

    Используя ручной режим возможно сегментами строить отдельные трубы или непрерывно, обозначая радиусы изгибов в поворотах.

    С помощью библиотеки можно:

  • располагать элементы с заданием им определенного типа сопряжений;
  • строить на трубах различные врезки;
  • производить разделку углов стыков;
  • переставлять торцы;
  • редактировать диаметр, а также толщину стенки труб.
  • Библиотека может применять в качестве компонентов трубопровода компоненты, созданные вручную, а также те, которые размещены в каталогах Библиотеки.

    Для функционирования Библиотека необходима система КОМПАС-3D, ее версия не ниже V9.

    В библиотеку для ознакомления входят многочисленные примеры типовых элементов, которые применяются командами командами построения труб:

  • труба имеющая свободные параметры;
  • труба, которая настроена посредством встроенной таблицы переменных;
  • труба, настроена которая через справочник сортиментов и материалов;
  • отвод, настроенный посредством встроенной таблицы переменных;
  • отводы из каталога стандартных изделий;
  • набор тройников, укомплектованный аналогично отводам.
  • Компас-Spring

    -является системой расчета, а также конструирования тех или иных упругих элементов

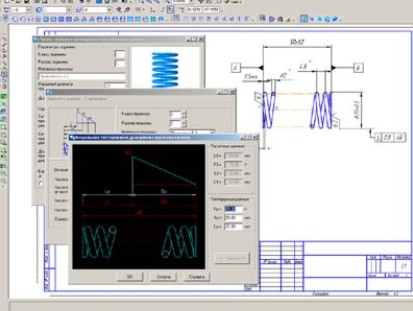

    Компас 3D картинка №22

    КОМПAС-Spring предназначен для осуществления проверочного или проектного расчетов винтовых цилиндрических пружин сжатия и напряжения, в том числе пружин кручения и тарельчатых. С учетом результатов произведенных расчетов автоматически могут быть сформированы чертежи тех или иных пружин, содержащие технические требования, виды, диаграммы усилий или же деформаций, а также созданы их 3D-модели.

    Программа основывается на методиках ГОСТ 3057-90, ГОСТ 13765-86, ГОСТ 13764-86.

    Производится расчет при незначительном количестве данных и предполагает получение всех необходимых параметров пружины даже при ее минимальном весе.

    Конструктор во время расчета может изменять параметры пружины, с целью получения лучшего результата. Результаты расчета можно сохранять для дальнейшего выполнения построения.

    КОМПАС-Spring интегрирована с таким корпоративным справочником, как "Материалы и сортаменты", из которого также возможно выбрать материал для проектированной пружины.

    Во время создания чертежа пружины можно осуществить выбор типов зацепов, построение автоматическое выносных видов, автоматическое образмеривание, диаграмм деформации усилий или деформации.

    Плюсы и минусы Компас 3D:

    + Систему очень легко изучить, даже конструкторам не имеющим опыт работы в 3D

    + Удобно применять в качестве «электронного кульмана»

    + Присутствие библиотек, соответствующих стандартам по ГОСТ элементам

    + Нет проблем с локализацией, так как система отечественного производства

    + Доступная стоимость

    + Удобство оформления чертежей в соответствии с нормами ЕСКД

    + Распространяется бесплатная учебная версия

    + В наличии инструменты трассировки трубопроводов, жгутов и кабелей

    + Присутствует модуль проектирования электрических цепей

    + Есть возможности параметризации

    + Удобный модуль 2D черчения

    + Возможно проектировать детали, гнутые из листового металла

    + Присутствует поддержка расчета упругих деталей

    + Имеется встроенная обучающая система

    + несложный интерфейс

    - Тяжело дается переучивание на иные системы

    - Проектировать достаточно сложно

    - Нет прочностного, частотного, кинематического и температурного анализа

    - Система спецификации недостаточно продумана

    - Развивается система достаточно медленно

    - Нет возможности эргономического расчета

    - Слабые возможности создания фотореалистичного изображения

    - Систему достаточно трудно, а также затратно модифицировать

    - Слабовата система поверхностного моделирования

    - Нет инструментов для резервирования объемов

    - Могут быть проблемы при импортировании моделей из иных CAD

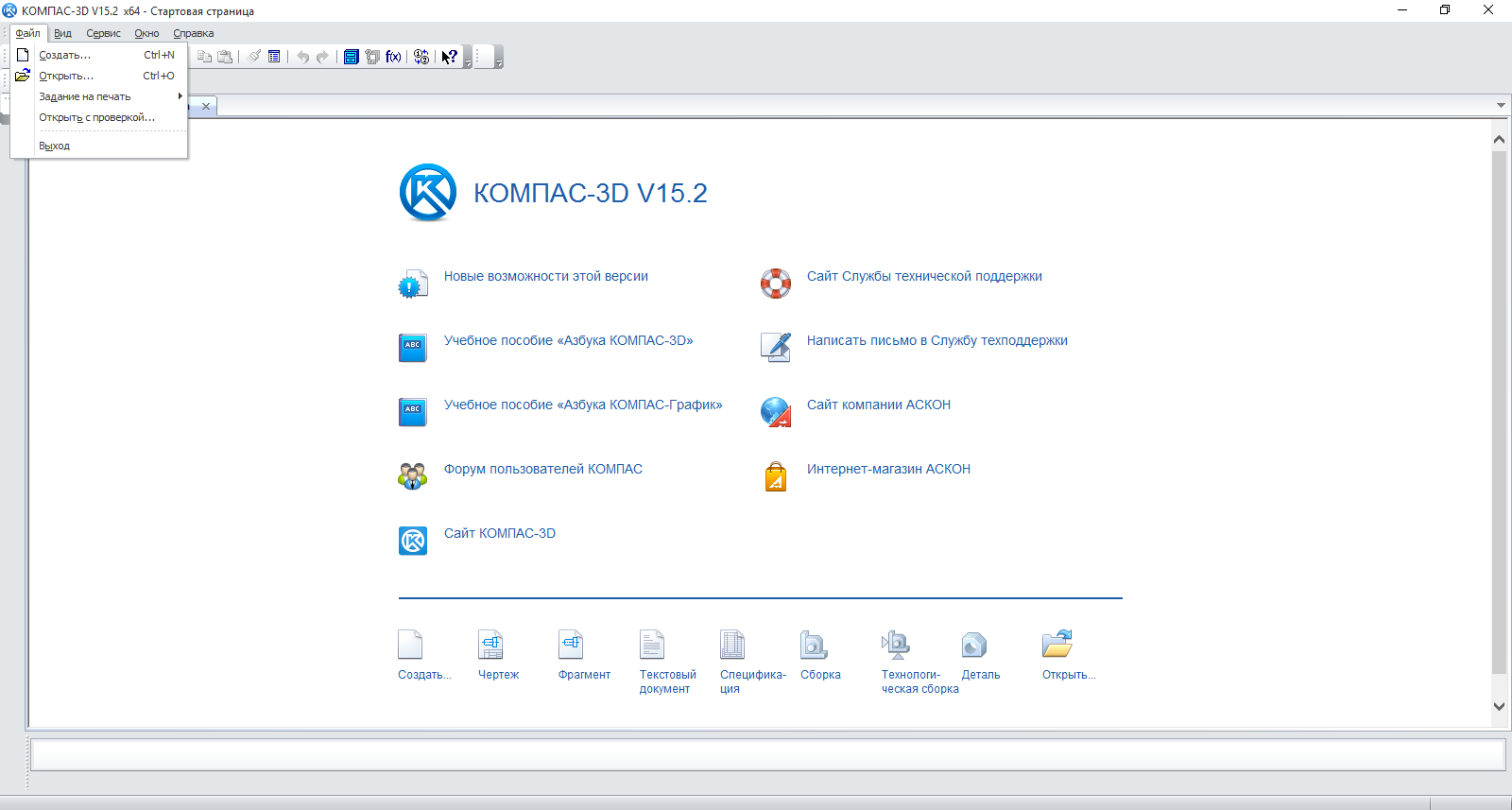

    Компас 3D картинка №23

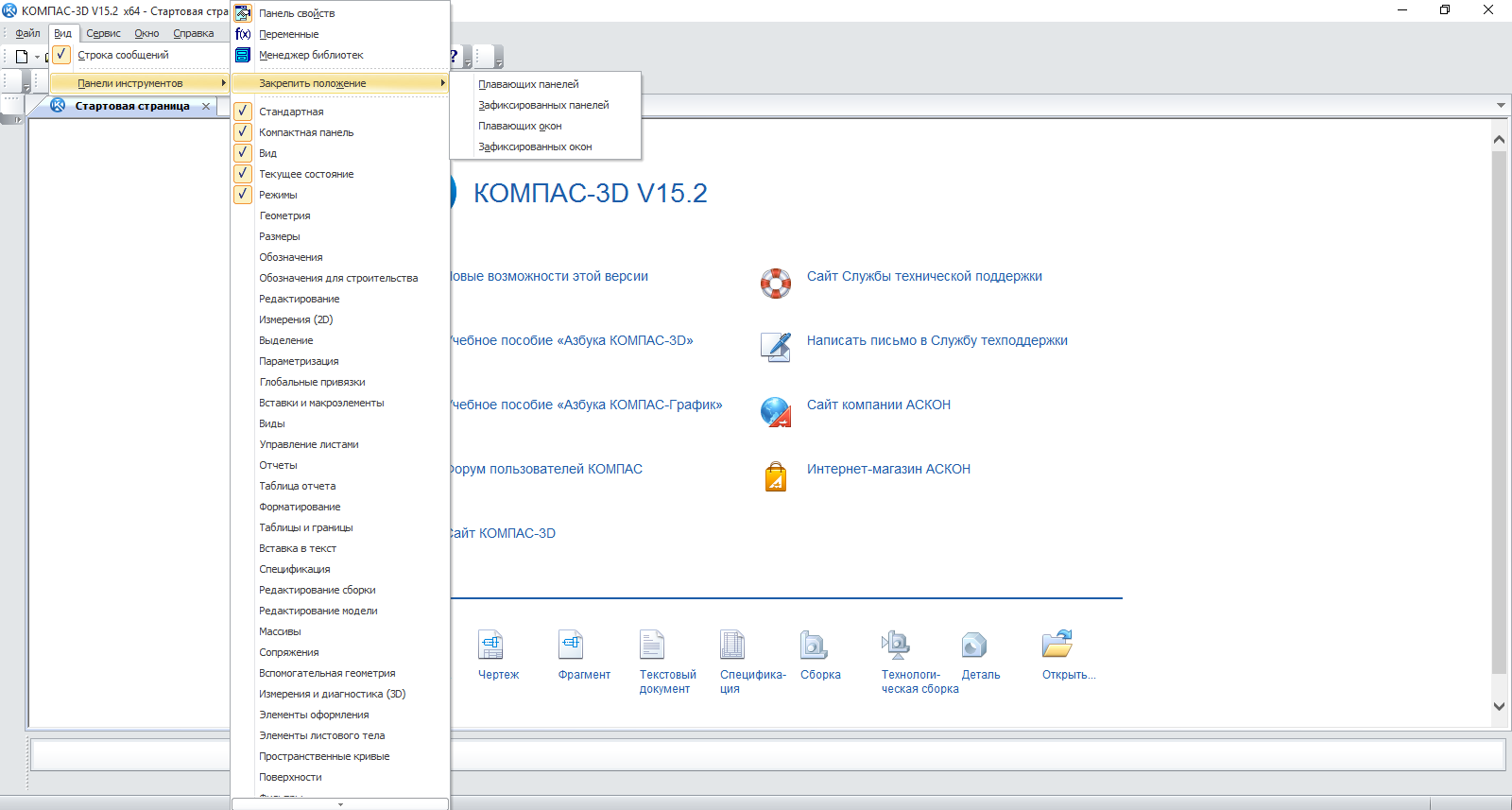

    Компас 3D картинка №24

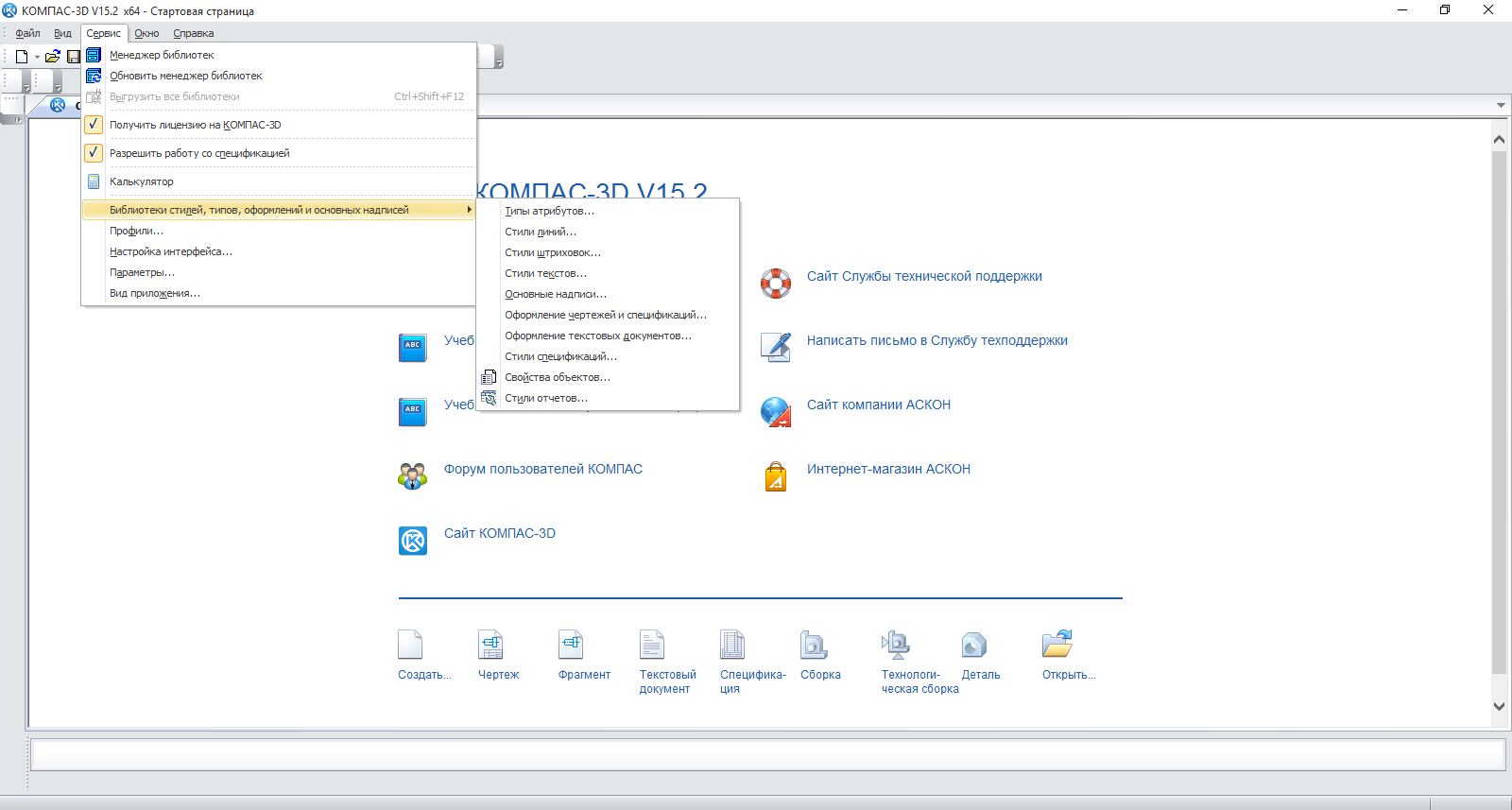

    Компас 3D картинка №25

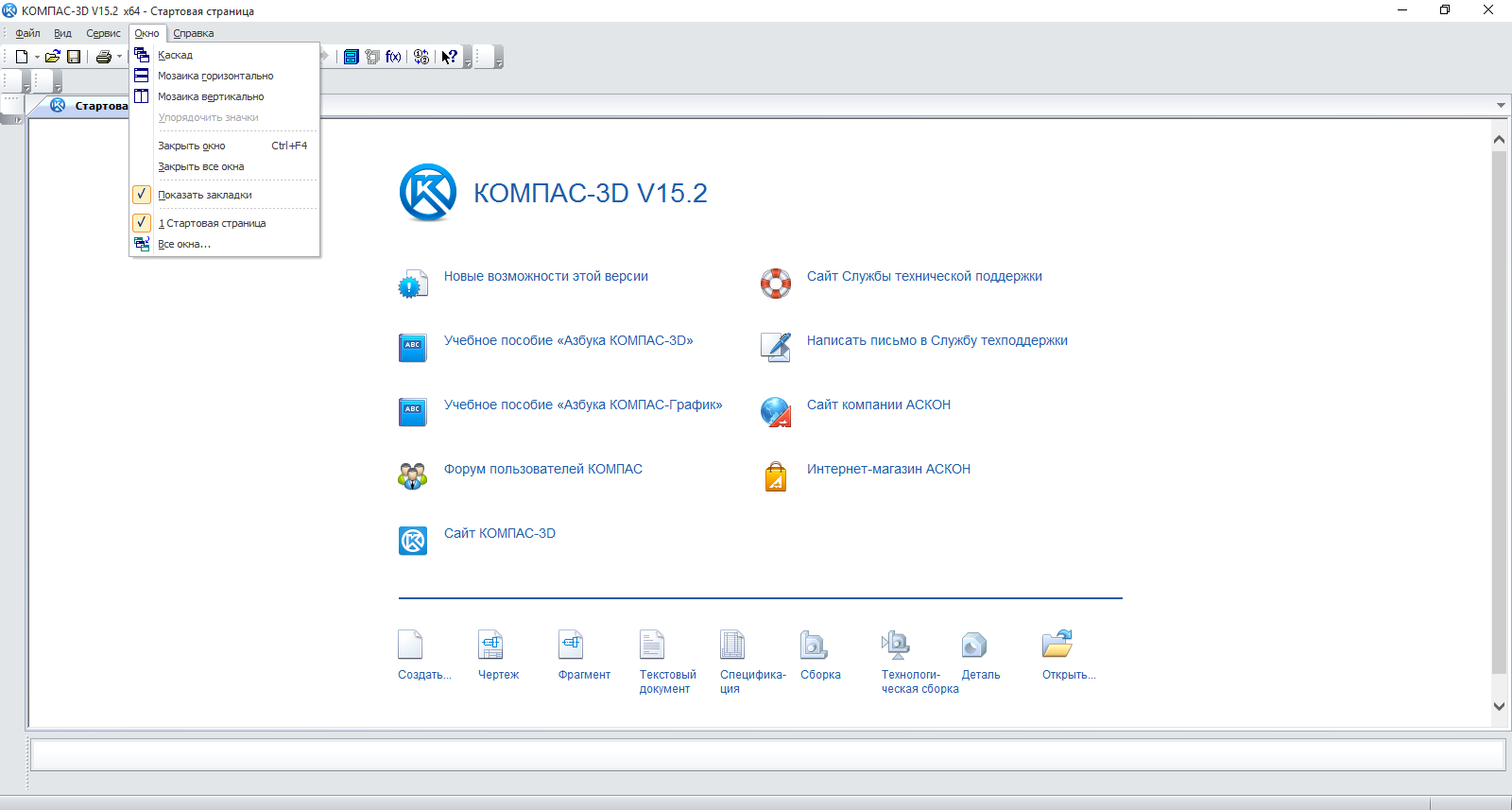

    Компас 3D картинка №26
    Компас 3D картинка №27
    Компас 3D картинка №28

    Итог:

    Компас является замечательным решением для автоматизации черчения.

    Компас – идеальное решение для автоматизации черчения. На практике доказано, что изучается система достаточно легко.

    Если же необходимо осуществить не плоское черчение, а проектирование в 3D, тогда лучше остановить свой выбор на ином модуле. Несколько слабоват Компас для параметризации, плохо тянет трехмерное изображение ядро.

    Практически не предоставляет продукт «АСКОНа» возможностей осуществления расчета. При этом может быть полезной система спецификаций и создания чертежей, учитывая при этом наличие библиотек элементов.

    С помощью чего возможно достаточно точно подсчитать нужное количество крепежа, а также составить смету производства изделия.

    Компас очень удобно использовать в качестве электронного кульмана. Только Вам решать стоит ли изучать и применять данную систему.
